Tela vibratória rotativa

Sua tela vibratória redonda

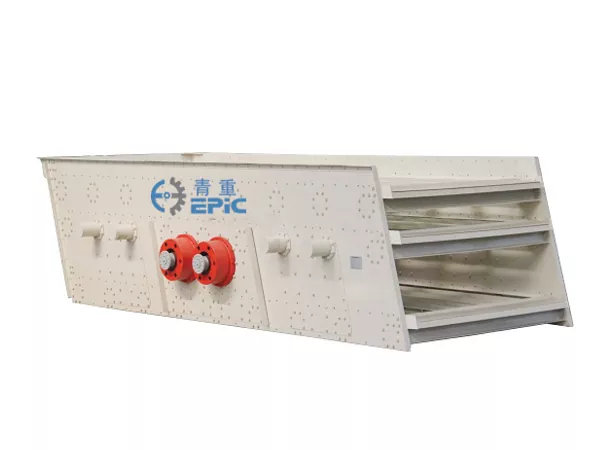

A Epic é um dos famosos fabricantes e fornecedores de tela vibratória por China. Nossa fábrica é especializada na fabricação da tela vibratória rotativa. Cada solicitação dos clientes está sendo respondida dentro de 24 horas. Tela vibratória circular da série YA A tela vibratória circular é composta principalmente por uma caixa de tela, uma malha de tela, um vibrador e uma mola de amortecimento de vibração. O vibrador é instalado na placa lateral da caixa de tela e é acionado pelo motor através de uma correia em V para gerar força de inércia centrífuga, forçando a caixa de tela a vibrar. O corpo vibratório, isto é, a caixa de tela, move -se em uma trajetória de movimento circular aproximado. Durante esse período, os materiais menores que o diâmetro do orifício da tela caem através do orifício da tela para a camada inferior e tornam -se o tamanho da tela, e os materiais maiores que o diâmetro do orifício da tela são descarregados da porta de descarga após o movimento de salto contínuo e, finalmente, o trabalho de triagem é concluído.

Vantagens e características

1. A excentricidade do bloco é usada como força emocionante, e a força emocionante é forte.

2. O feixe de tela e a caixa de tela são conectados por parafusos de alta resistência sem soldagem.

3. A máquina de tela possui uma estrutura simples e é fácil e rápida de manter.

4. O acoplamento dos pneus é usado, que é flexível e funciona sem problemas.

5. A pequena amplitude, alta estrutura de frequência e grande inclinação fazem com que a máquina tenha alta eficiência de triagem, processamento máximo, vida útil longa, baixo consumo de energia e baixo ruído.

Princípio de trabalho

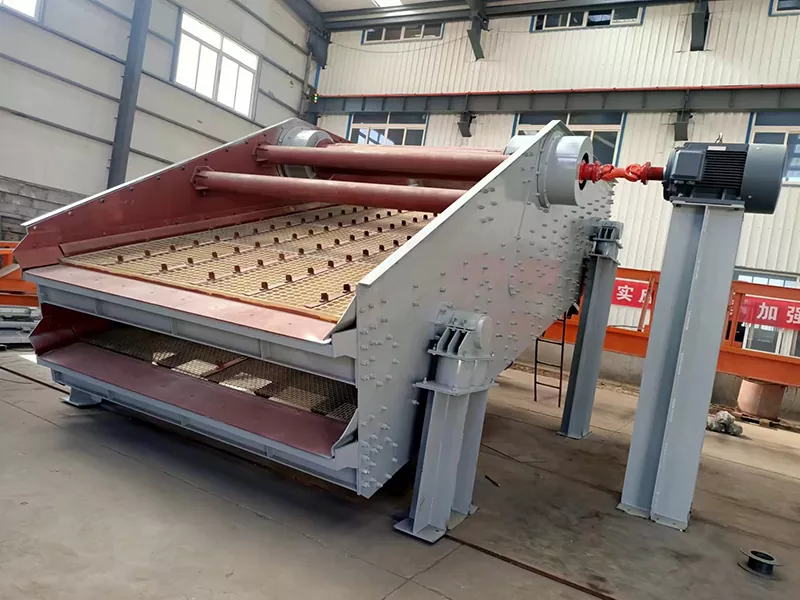

A máquina de tela vibratória circular consiste principalmente em uma caixa de tela, uma malha de tela, um vibrador, um dispositivo de mola de amortecimento de vibração, um chassi, etc. A amplitude é ajustada por um excitador de eixo excêntrico cilíndrico e um bloco excêntrico. O vibrador é instalado na placa lateral da caixa e é acionado para girar pelo motor através de uma correia em V para gerar força de inércia centrífuga, forçando a caixa de tela a vibrar. A placa lateral da máquina de tela é feita de placas de aço de alta qualidade e a placa lateral é conectada ao raio cruzado e à base do excitador com parafusos de alta resistência ou rebites da ranhura do anel. O vibrador é instalado na placa lateral da caixa e é acionado para girar pelo motor através de um acoplamento para gerar força de inércia centrífuga, forçando a tela a vibrar.

A tela vibratória deve ser iniciada quando não houver material na superfície da tela e é melhor evitar iniciar a máquina com material. A máquina de tela só pode ser alimentada após a execução sem problemas. A alimentação deve ser interrompida antes de parar e a máquina deve ser interrompida após a remoção do material da superfície. A operação da máquina de tela deve ser observada com frequência durante o trabalho. Se o movimento anormal ou o som anormal for encontrado, a máquina deve ser interrompida e verificada a tempo para descobrir a causa e eliminar a falha.

Parâmetro do produto

Tela vibratória circular da série YKR

A tela vibratória circular da série YKR é um novo tipo de tela vibratória com vibração circular, múltiplas camadas e alta eficiência. A tela vibratória circular adota um excitador de eixo excêntrico simplificado e um bloco excêntrico para ajustar a amplitude. A tela do material possui uma linha de fluxo longa e várias especificações de triagem. Possui as características da estrutura confiável, forte força de excitação, alta eficiência de triagem, baixo ruído de vibração, durabilidade, manutenção conveniente e uso seguro. Esta tela vibratória é amplamente utilizada em várias condições de triagem, como pedra, metalurgia, mineração de metal e carvão. O tamanho geral das partículas de alimentação da série YKH-H é <300 mm, e o tamanho da partícula de classificação é de 2 ~ 150 mm. O tamanho geral das partículas de alimentação da série YKR-SK é ≤250 mm, e o tamanho da partícula de classificação é de 2 ~ 76 mm. A tela pode ser selecionada na tela tecida de metal, tela de borracha ou tela de poliuretano, etc.

Recursos estruturais:

1. Esta série de telas vibratórias é dividida em estruturas de camada única e dupla;

2. A frequência, a amplitude e a inclinação da tela da tela vibratória podem ser ajustadas;

3. A tela vibratória adota uma estrutura de vibrador externo excêntrica de bloco;

4. Durante o processo de serialização, a tela vibratória considerou totalmente as condições específicas do meu país e os requisitos para a generalização, padronização e serialização de vários componentes da tela vibratória, e adotou uma série de tecnologias avançadas

Parâmetro do produto
