Qual é o princípio de funcionamento da tela vibratória?

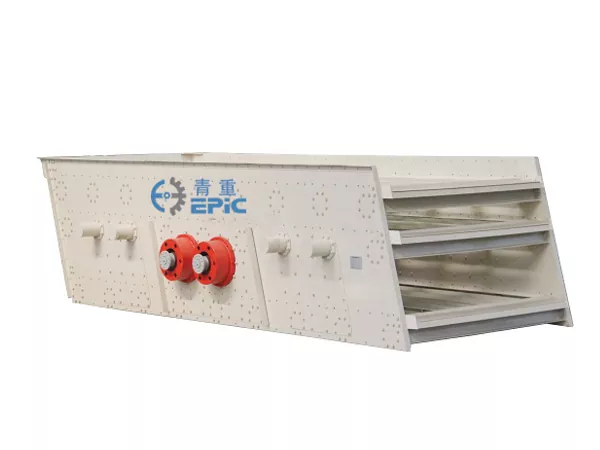

O princípio de trabalho dotela vibratóriabaseia -se principalmente na vibração alternativa gerada pela excitação do vibrador, e o material é rastreado através dessa vibração. A seguir, é apresentada uma análise detalhada de seu princípio de trabalho.

‌1. Modo de excitação e vibração do vibrador‌

A força motriz do núcleo dotela vibratóriaVem da excitação do vibrador, que geralmente é alcançada através de um motor de vibração de bloco excêntrico ou um excitador eletromagnético. O martelo rotativo superior do vibrador faz com que a superfície da tela produza uma vibração plana de rotação, enquanto o martelo rotativo inferior faz com que a superfície da tela produza uma vibração cônica de rotação. A ação combinada dos dois faz com que a superfície da tela produza uma vibração complexa de rotação. Essa trajetória de vibração é projetada como um círculo no plano horizontal e uma elipse no plano vertical.

‌2. Processo de movimento e triagem material‌

Sob a ação da vibração, o material apresenta uma trajetória de movimento parabólico na superfície da tela, incluindo três estágios de arremesso, queda livre e colisão com a tela. As partículas menores têm maior probabilidade de passar pelos orifícios da tela devido aos efeitos combinados da gravidade, força de vibração e atrito, enquanto partículas maiores permanecem na superfície da tela, alcançando assim a separação do material.

‌3. Ajuste do parâmetro de vibração ‌

Ajustando a força de excitação e o ângulo de fase espacial dos martelos de alta e inferior, a forma da curva da trajetória do movimento da superfície da tela e a trajetória do movimento do material podem ser alteradas, otimizando assim a eficiência da triagem.

‌4. Mecanismo de triagem‌

O processo de triagem é essencialmente uma combinação de triagem geométrica e triagem de probabilidade. A probabilidade de partículas finas que passam pelo orifício da peneira está intimamente relacionada à razão de tamanho das partículas para o orifício da peneira, a espessura da camada do material e os parâmetros de intensidade de vibração. A introdução da tecnologia de vibração secundária pode melhorar ainda mais a precisão da triagem e resolver o problema do bloqueio de partículas.

5‌. Vantagens em aplicações práticas‌

A tela vibratória tem as vantagens de alta eficiência de triagem, estrutura simples, operação conveniente e grande capacidade de processamento. É amplamente utilizado na mineração, indústria química, materiais de construção, alimentos e outras indústrias.

Através dos princípios acima, otela vibratóriapode concluir com eficiência a tarefa de triagem de material e é um equipamento -chave indispensável na produção industrial moderna.
